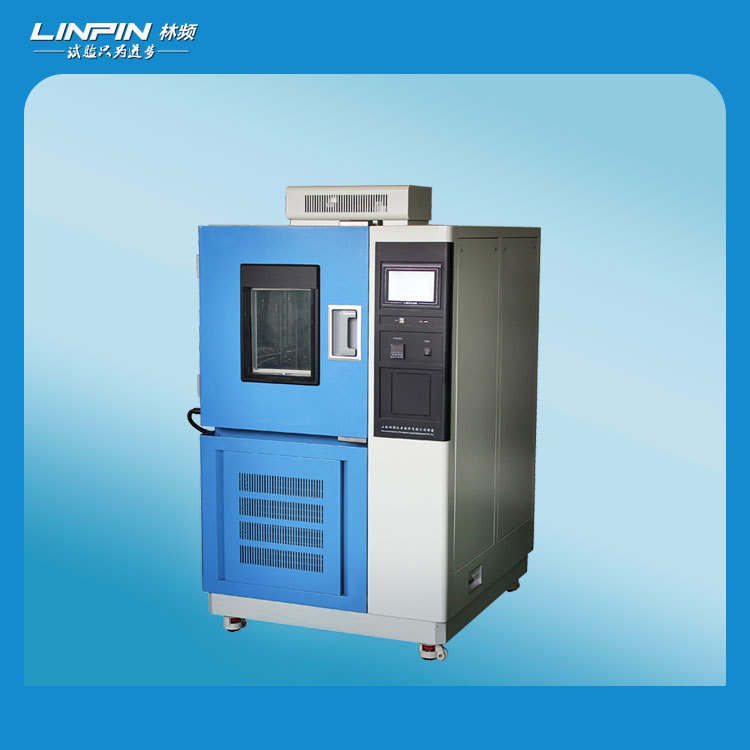

恒溫恒濕試驗箱可選擇—40°C單級制冷循環，或復疊式制冷循環系統，但單級制冷循環依賴于一個小膨脹閥的開度。壓縮機減少了制冷劑流量。的流量進行限制，以降低蒸騰壓力（約0.7個大氣壓），以達到較低的蒸發溫度。這樣的計劃是通過犧牲系統的冷卻能力來實現的（冷卻能力僅為規格的0.7至0.8左右），結果導致冷卻功率低，增加了壓實機的負荷，壓實機的線圈容易過熱，影響壓實機的壽命。

　　恒溫恒濕試驗箱制冷系統規劃：當?shù)蜏氐陀?mdash;20°C時，選擇復疊式制冷循環系統。我來談?wù)劄槭裁催@個中試裝置選擇兩級緊湊型復疊制冷循環來實現低溫的原因：。



　　1.單級壓縮蒸氣制冷循環壓比的限制



　　設備單級蒸汽冷卻器的最低蒸發溫度主要取決于其冷凝壓力和緊固率。制冷劑的冷凝壓力由制冷劑的種類和周圍介質的溫度（如空氣或水）決定，通常在0.7～1.8MPa的范圍內。緊縮率與冷凝壓力和蒸發壓力有關。當冷凝壓力被刺穿時，隨著蒸發溫度的降低，蒸發壓力也相應降低，從而提高了緊度，這將導致壓實機的排氣溫度升高。變薄，潤滑條件惡化，甚至在嚴重碳化和氣缸拉缸的情況下。另一方面，收緊比的增加會導致壓實機的氣體傳遞系數降低，冷卻能力下降，收緊過程的做法違反了等熵過程。程越遠，壓縮機的耗電量越高，制冷系數越低，經濟性越低。



　　2.制冷劑熱物理性能的限制



　　目前，設備里的單級制冷循環使用的中溫制冷劑為R404A。恒溫恒濕試驗箱的蒸發溫度為—46.5°攝氏溫度（攝氏零下40.7度）在一個大氣壓下，但通常采用風冷式冷凝器的傳熱溫差。10°C左右（在強制風冷循環中，蒸發單元與內箱之間的溫差），也就是說，箱體只能產生-36.5°C的低溫，當然，在降低壓實機的蒸發壓力后，R404A才能得到冷卻。藥劑的最低蒸騰溫度降到—50℃。因此，為了獲得—50℃及以下的低溫，必須使用中溫制冷劑和低溫制冷劑的制冷循環，以獲得—50℃至—80℃的低溫。低溫制冷劑一般采用R23，其在一個大氣壓下的蒸發溫度為81.7°C。



　　3.緊固機線圈的散熱極限



　　恒溫恒濕試驗箱的單級壓縮機工作時，為—35℃，因?yàn)閴郝窓C(jī)的線圈在壓路機中心轉動，從而產生問題。在—35℃時，壓縮機的低壓為負值，就是說，會出現真空，所以線圈頂部的熱量沒有辦法散發，所以壓縮機表面很冷，但實際上是很熱的（因?yàn)檎婵帐亲詈玫慕^緣介質）。
